브리징(Bridging)

집짓는 현상

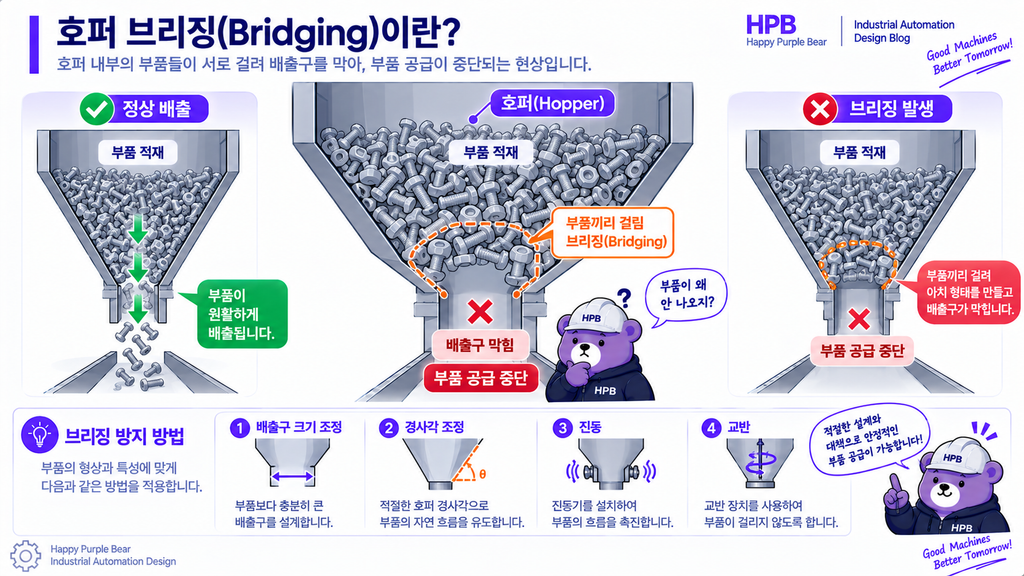

브리징(Bridging)은 호퍼나 저장 장치 내부의 제품이나 부품이 서로 걸려 아치 또는 다리 형태의 구조를 만들면서 아래쪽 배출구로 내려가지 않는 현상입니다.

한 줄 정의

브리징(Bridging)은 호퍼 내부의 부품이 서로 걸려 배출구를 막아 부품이 아래로 내려가지 않는 현상입니다.

브리징이란?

자동화 설비에서 호퍼에 많은 부품을 넣어두면 부품이 아래쪽 배출구로 이동하면서 서로 부딪히거나 걸릴 수 있습니다.

특히 볼트, 너트, 원통형 부품처럼 서로 겹치기 쉬운 제품은 여러 개가 서로 지지하면서 아치 모양의 막힘 구조를 만들 수 있습니다.

이렇게 부품들이 배출구 위에서 서로 걸려 더 이상 아래로 내려가지 않는 현상을 브리징(Bridging)이라고 합니다.

쉽게 생각하면

브리징은 호퍼 안에서 부품들이 서로 기대어 작은 다리처럼 걸려버리는 현상입니다. 위에는 부품이 많이 남아 있는데도 아래쪽 배출구로는 부품이 나오지 않게 됩니다.

호퍼에 부품이 많이 들어 있으면 아래쪽에 있는 부품에는 위에 쌓인 부품의 무게가 전달됩니다.

이때 부품의 형상이나 마찰 때문에 여러 부품이 서로 걸리면 배출구를 가로지르는 구조가 만들어질 수 있습니다.

부품 적재 → 부품끼리 걸림 → 아치 형태 형성 → 배출구 막힘 → 부품 공급 중단

브리징이 발생하면 호퍼에 부품이 충분히 남아 있어도 다음 공정으로 공급되지 않습니다.

브리징을 완전히 방지하기 위해서는 제품 형상과 호퍼 구조를 함께 고려해야 합니다.

설계 TIP

브리징은 단순히 배출구를 크게 만든다고 해결되는 문제는 아닙니다. 부품의 크기와 형상, 호퍼의 경사각, 벽면 마찰, 적재량을 함께 고려해야 합니다. 특히 실제 부품을 이용하여 호퍼를 가득 채운 상태에서 반복적으로 배출 테스트를 해보는 것이 중요합니다.

브리징(Bridging)과 막힘(Jamming)은 비슷하게 보이지만 발생 형태에 차이가 있습니다.

실제 현장에서는 두 현상을 명확하게 구분하지 않고 모두 막힘으로 표현하기도 합니다.

브리징은 특히 호퍼(Hopper)에서 자주 발생하는 문제입니다.

호퍼는 많은 양의 부품을 저장하고 아래쪽으로 배출하는 구조이기 때문에, 부품의 형상과 호퍼 구조가 적절하지 않으면 브리징으로 인해 공급이 중단될 수 있습니다.

따라서 호퍼를 설계할 때는 저장 용량뿐만 아니라 부품이 실제로 원활하게 흘러내리는지를 함께 검토해야 합니다.
