업소버(Absorber)

업소버(Absorber), 쇼크 업소버(Shock Absorber), 엡쇼바(Shock Absorber), 속업쇼바

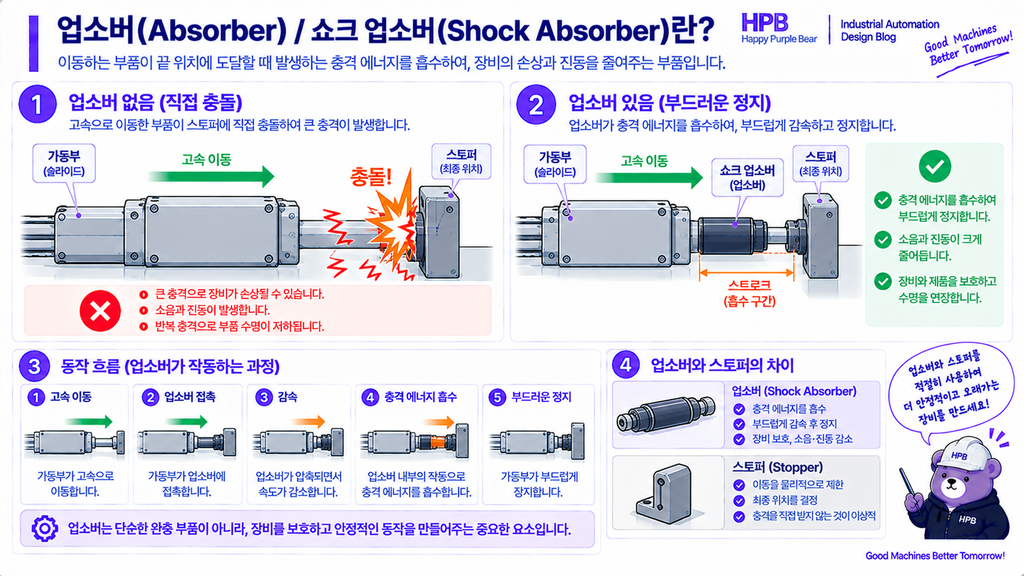

자동화 설비에서 실린더나 슬라이드가 빠르게 이동한 후 정지할 때 “쿵” 하는 충격이나 진동이 발생하는 경우가 있습니다.

이때 가동부의 충격을 흡수하고 부드럽게 정지시키기 위해 사용하는 대표적인 부품이 업소버(Absorber)입니다.

한 줄 정의

업소버(Absorber)는 가동부가 정지할 때 발생하는 충격 에너지를 흡수하여 충격과 진동을 줄이고 부드럽게 감속·정지시키는 부품입니다.

업소버(Absorber)란?

자동화 설비에서 말하는 업소버는 일반적으로 쇼크 업소버(Shock Absorber)를 의미합니다.

가동부가 빠른 속도로 이동하다가 갑자기 정지하면 운동 에너지가 충격력으로 전달됩니다. 업소버는 이 에너지를 내부에서 흡수하면서 가동부의 속도를 점진적으로 낮춰 정지 시 발생하는 충격을 줄이는 역할을 합니다.

자동화 설비에서는 실린더, 리니어 슬라이드, 이송 장치, 회전 암 등의 끝단 정지 시 발생하는 충격을 줄이기 위해 사용합니다.

쉽게 생각하면

빠르게 달리다가 벽에 그대로 부딪히는 것과, 쿠션을 사이에 두고 천천히 멈추는 것의 차이를 생각하면 쉽습니다. 업소버는 가동부와 구조물 사이에서 충격을 받아주는 쿠션과 비슷한 역할을 합니다.

업소버는 어떻게 충격을 흡수할까?

일반적인 쇼크 업소버는 가동부가 로드를 밀어 넣으면 내부의 댐핑 구조를 통해 운동 에너지를 흡수합니다.

제품에 따라 오일 등의 유체를 이용하는 방식이나 내부 저항을 이용하는 방식 등 구조가 달라질 수 있지만 기본적인 목적은 같습니다.

빠르게 이동 → 업소버 접촉 → 감속 → 충격 에너지 흡수 → 부드러운 정지의 과정으로 이해하면 됩니다.

자동화 설비에서 업소버를 사용하는 이유

• 가동부의 정지 충격을 줄일 수 있습니다.
• 설비에서 발생하는 진동과 소음을 줄일 수 있습니다.
• 가이드, 베어링, 브라켓 등의 기계 부품에 전달되는 충격을 줄일 수 있습니다.
• 고속 이송 장치의 정지 동작을 안정화할 수 있습니다.
• 반복되는 충돌로 인한 부품 손상과 풀림을 줄이는 데 도움이 됩니다.

자동화 설비에서 업소버가 사용되는 곳

• 공압 실린더의 끝단 충격 흡수
• 리니어 슬라이드의 끝단 정지 충격 완화
• 픽앤플레이스 장치의 고속 이동 정지
• 회전 암의 회전 끝단 충격 흡수
• 이송 장치의 위치 이동 시 충격 완화
• 도어 및 커버의 닫힘 충격 완화

업소버와 스토퍼의 차이

업소버와 스토퍼는 함께 사용되는 경우가 많지만 역할은 다릅니다.

따라서 정밀한 자동화 설비에서는 스토퍼가 최종 위치를 결정하고 업소버가 정지 충격을 흡수하도록 역할을 나누어 설계하는 경우가 많습니다.

업소버와 댐퍼의 차이

업소버와 댐퍼(Damper)는 모두 운동 에너지를 흡수하여 움직임을 안정화한다는 점에서 비슷합니다.

다만 자동화 설비에서 일반적으로 업소버는 가동부의 충돌 및 정지 시 충격을 흡수하는 용도로 많이 사용하고, 댐퍼는 충격뿐만 아니라 진동이나 움직임 자체를 감쇠시키는 넓은 개념으로 사용됩니다.

업소버 선정 시 중요한 요소

업소버는 단순히 설치 공간에 맞는 제품을 선택하는 것이 아니라 가동부의 질량과 속도에 맞춰 충격 에너지를 흡수할 수 있는 제품을 선정해야 합니다.

• 가동부 질량
• 충돌 속도
• 충격 에너지
• 업소버 스트로크
• 허용 흡수 에너지
• 사용 빈도
• 설치 방향
• 주변 구조물과의 간섭

업소버의 스트로크도 중요하다

업소버에도 스트로크(Stroke)가 있습니다.

이는 업소버의 로드가 충격을 받으면서 이동할 수 있는 거리입니다. 스트로크가 너무 짧으면 짧은 거리 안에서 큰 감속이 발생할 수 있고, 필요한 감속 거리를 충분히 확보하지 못할 수 있습니다.

반대로 스트로크가 충분하더라도 제품의 허용 흡수 에너지나 최대 충돌 속도를 초과하면 정상적으로 사용할 수 없습니다.

업소버를 설치할 때 주의할 점

• 가동부가 업소버에 정면으로 접촉하도록 설치합니다.
• 로드에 과도한 측하중이 발생하지 않도록 합니다.
• 가동부의 질량과 속도가 제품의 허용 범위에 들어가는지 확인합니다.
• 업소버의 스트로크가 충분한지 확인합니다.
• 반복 사용 횟수와 제품의 수명 조건을 확인합니다.
• 설치 후 가동 범위 전체에서 간섭이 발생하지 않는지 확인합니다.

설계 TIP

업소버는 단순히 “충격이 생기니까 하나 달자”는 방식으로 선정하기보다 가동부 질량 → 이동 속도 → 충돌 에너지 → 필요한 스트로크 → 허용 흡수 에너지 순서로 검토하는 것이 좋습니다. 특히 고속으로 왕복하는 자동화 장치에서는 업소버의 선정이 설비의 수명과 소음, 진동에 직접적인 영향을 줄 수 있습니다.

관련 용어

• 댐퍼(Damper)
• 스토퍼(Stopper)
• 스트로크(Stroke)
• 실린더(Cylinder)
• 이송 장치(Transfer Device)
• 가이드(Guide)
• 간섭(Interference)
• 여유(Clearance)

정리

업소버(Absorber)는 자동화 설비의 가동부가 정지할 때 발생하는 충격 에너지를 흡수하여 충격과 진동을 줄이는 부품입니다. 특히 실린더, 리니어 슬라이드, 이송 장치, 회전 암 등 반복적으로 움직이는 장치에서 많이 사용하며, 선정할 때는 가동부의 질량과 속도, 충격 에너지, 스트로크, 사용 빈도 등을 함께 확인해야 합니다.
