자동화 라인의 부품 공급 장치 쉽게 이해하기
자동화 설비를 처음 접하면 파츠피더라는 말을 자주 듣게 돼.
그런데 막상 파츠피더가 정확히 무엇을 하는 장치인지 설명하려고 하면 조금 애매할 수 있어.
단순히 부품을 옮기는 장치일까?
부품을 정렬하는 장치일까?
아니면 호퍼부터 배출까지 전체 공급 장치를 말하는 걸까?
실무에서는 이 용어가 조금 넓게 사용되기도 해.
단순히 부품을 옮기는 장치인지, 부품을 정렬하는 장치인지, 아니면 여러 장치를 포함한 전체 공급 시스템을 의미하는지 상황에 따라 다르게 사용되기도 해.
이 글에서는 파츠피더가 어떤 역할을 하는지부터 시작해서, 부품이 어떤 과정을 거쳐 후공정까지 공급되는지 전체적인 흐름을 먼저 알아볼게.
1. 파츠피더란?
나사 하나가 자동화 라인에 들어간다면?
작은 나사 하나가 있다고 생각해보자.
처음에는 수백 개의 나사와 함께 박스 안에 들어 있어.
방향은 제각각이고, 서로 겹쳐 있고, 어떤 것은 뒤집혀 있어.
그런데 조립기는 이렇게 말해.
“나는 나사가 정해진 방향으로, 정해진 위치에, 한 개씩 들어와야 작동할 수 있어.”
그렇다면 이 수백 개의 나사를 누가 정리해줄까?
바로 파츠피더야.
수백 개의 부품
↓
호퍼
“일단 많이 받아둘게.”
↓
소분
“한꺼번에 오면 안 돼.”
↓
정렬·선별
“이 방향만 통과!”
↓
이송
“조립기 근처까지 보내자.”
↓
이스케이프
“잠깐 기다렸다가 하나씩.”
↓
후공정
“이제 조립할게.”
파츠피더의 기본 개념
파츠피더는 자동화 라인에서 부품을 소분하고, 원하는 방향으로 정렬하여 후공정에 공급하는 장치야.
쉽게 말하면 사람이 하던
부품 집기 → 방향 확인 → 정렬 → 공급
과정을 자동화한 장치라고 볼 수 있어.
예를 들어 수백 개의 나사가 들어 있는 박스에서 작업자가 나사를 하나씩 집어 조립기에 넣는 상황을 생각해보자.
사람이 하던 작업을 자동화하면,
부품 투입 → 소분 → 정렬·선별 → 이송 → 한 개씩 배출 → 후공정
과 같은 흐름으로 바뀌게 돼.
쉽게 생각하면 사람이 부품을 하나씩 집어서 기계에 넣는 작업을 자동화한 장치라고 볼 수 있어.
자동화 라인에서 파츠피더가 하는 역할
컨베이어 위에서 나사가 움직이고 있다고 해서 조립기가 바로 사용할 수 있는 것은 아니야.
조립기가 원하는 것은 단순히 “나사가 도착하는 것”이 아니라
“정해진 방향의 나사가 정해진 위치에 도착하는 것”이기 때문이야.
작은 나사를 사람이 하나씩 집어서 같은 방향으로 조립기에 넣는 상황을 다시 생각해보자.
파츠피더는 이 작업을 대신해서
“부품을 넣어주면 → 필요한 방향으로 정렬해서 → 하나씩 꺼내주는 장치”
라고 생각할 수 있어.
2. 파츠피더는 왜 필요한가?
자동화 설비에서 제품을 조립하거나 검사하려면 부품이 일정한 위치와 방향으로 들어와야 해.
하지만 부품을 박스나 호퍼에 넣어두면 부품의 방향과 위치가 제각각인 경우가 많지.
예를 들어 나사 100개를 한꺼번에 상자에 넣었다고 생각해보자.
어떤 나사는 머리가 위를 향하고 있고, 어떤 나사는 옆으로 누워 있고, 어떤 나사는 서로 겹쳐 있을 거야.
이 상태 그대로는 자동화 장비가 부품을 안정적으로 집거나 조립하기 어려워.
그래서 자동화 과정에서는 부품을 후공정이 사용할 수 있는 상태로 만들어주는 과정이 필요해.

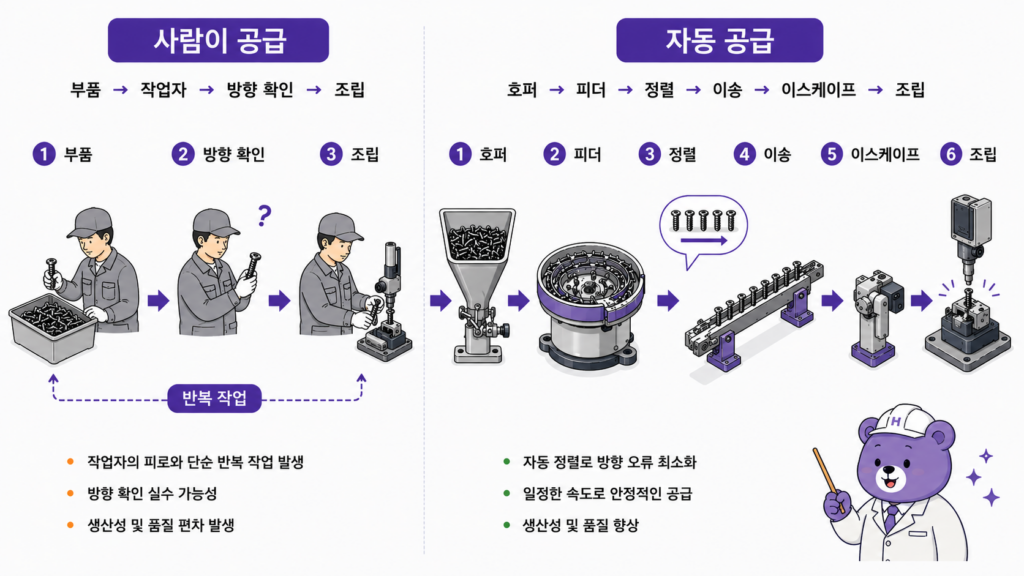

사람이 공급하는 경우와 자동으로 공급하는 경우
| 구분 | 사람이 공급 | 자동 공급 |
|---|---|---|
| 방향 정렬 | 작업자가 직접 정렬 | 피더에서 자동 선별 |
| 공급 속도 | 작업자에 따라 달라짐 | 설비 조건에 맞춰 설정 |
| 반복성 | 작업 편차 발생 가능 | 비교적 일정하게 유지 |
| 생산량 | 대량 생산에 불리 | 연속 생산에 유리 |
| 비용 | 인건비 및 인원관리 | 파츠피더 제작비 및 유지보수 |
물론 모든 설비에서 반드시 자동 공급이 필요한 것은 아니야.
생산량이 적거나 부품의 공급이 간단한 경우에는 사람이 직접 공급하는 것이 더 경제적일 수도 있어.
하지만 생산량이 많아지고 반복적으로 같은 작업을 해야 한다면 자동 공급의 필요성이 커져.
💡 핵심 정리
파츠피더가 필요한 이유는 단순히 부품을 이동시키기 위해서가 아니야.
대량으로 들어온 부품을 → 소분하고 → 원하는 방향으로 정렬하고 → 후공정이 사용할 수 있는 상태로 공급하기 위해서야.
그리고 필요한 수량을 안정적으로 공급할 수 있어야 해.
그래서 파츠피더를 볼 때는 속도뿐만 아니라 정렬 안정성까지 함께 봐야 해.
3. 파츠피더는 부품을 어떻게 정렬할까?
파츠피더의 핵심 기능 중 하나가 바로 정렬이야.
그런데 정렬이라고 해서 처음부터 부품의 방향을 바로 맞추는 것은 아니야.

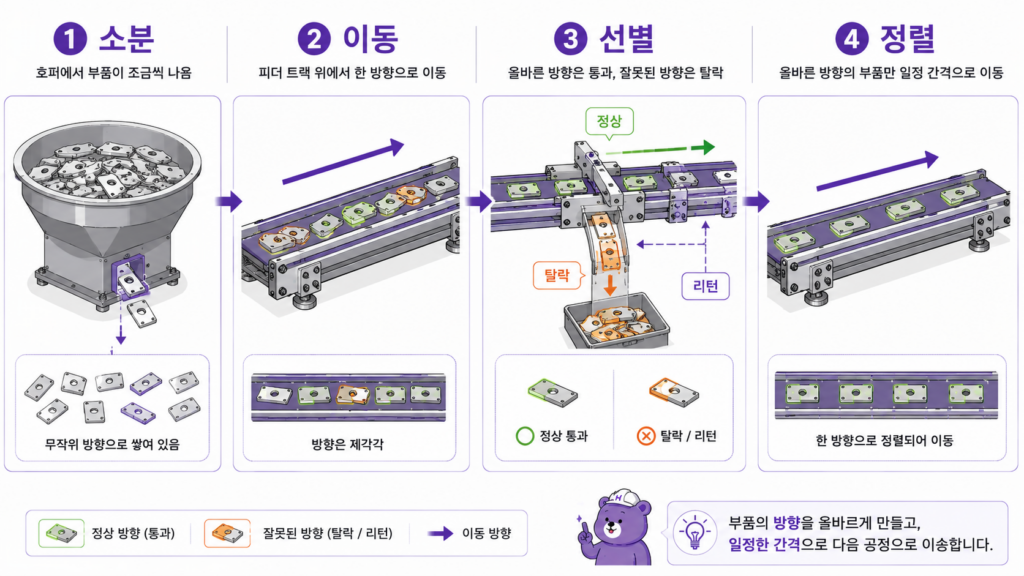

3-1. 먼저 부품을 움직인다
부품을 바로 정렬하기는 어려워.
먼저 여러 개의 부품을 공급할 수 있는 상태로 만들고, 후단의 선별 구조가 작동할 수 있도록 이동시켜야 해.
일반적인 흐름을 단순하게 표현하면
소분 → 한 줄로 만들기 → 선별 → 배출
와 같은 과정이야.
부품이 너무 많이 겹쳐 있으면 하나의 부품을 정확하게 선별하기 어렵기 때문에 먼저 부품을 한 줄 흐름으로 만들어주는 것이 중요해.
3-2. 원하는 방향만 남긴다
이제 부품이 이동하기 시작하면 여러 방향으로 들어온 부품 중에서 후공정에 필요한 방향만 남기는 과정이 이루어져.
예를 들어 부품이
- 앞면 / 뒷면
- 위 / 아래
- 좌 / 우
- 세워짐 / 눕혀짐
등 여러 방향으로 들어온다고 생각해보자.
이 중 후공정에서 필요한 방향만 통과시키고 나머지는 방향을 돌리거나 뒤쪽으로 돌려보내는 거야.
파츠피더의 정렬은 부품의 자세를 하나씩 강제로 맞추는 방식이라기보다, 선별 구조를 이용해 원하는 방향의 부품이 통과하도록 만드는 방식이 일반적이야.
잘 만들어진 피더는 무작위로 오는 제품의 대부분의 방향을 필요한 방향으로 바꿔서 탈락되지 않고 배출되는 확률이 높아. 이렇게 되면 시간 당 배출 수량도 많아지고 진동도 최소한으로 할 수 있어.

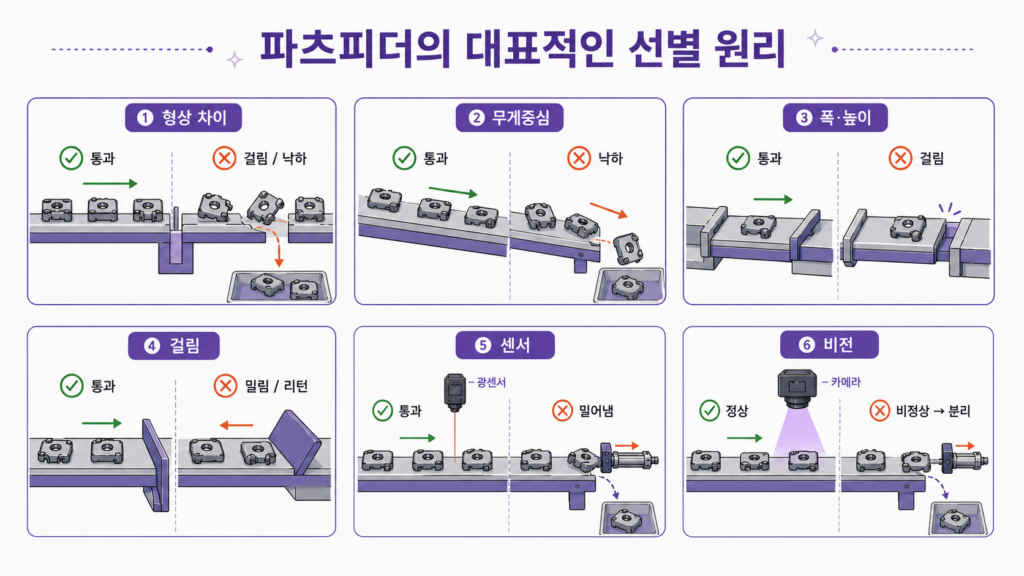

3-3. 다양한 선별 원리
선별 방법은 부품의 형상과 특성에 따라 달라져.
대표적인 방법을 살펴보면 다음과 같아.
형상 차이를 이용한 선별
구멍, 홈, 턱 등의 형상을 이용해서 특정 방향의 부품만 통과시키는 방법이야.
무게중심 차이를 이용한 선별
부품의 무게중심 위치에 따라 한쪽 방향의 부품은 통과하고 다른 방향의 부품은 떨어지도록 만드는 방법이야.
폭과 높이 차이를 이용한 선별
가이드의 간격이나 높이를 이용해서 특정 자세의 부품만 통과시키는 방법이야.
걸림을 이용한 선별
헤라나 가이드 등에 특정 방향의 부품이 걸리도록 만들어 원하는 방향만 통과시키는 방법이야.
센서를 이용한 선별
센서로 부품의 존재나 위치를 확인하고 액추에이터를 이용해 특정 부품을 분리하는 방법이야.
비전을 이용한 선별
카메라로 부품의 방향이나 형상을 판단한 후 필요한 부품만 선별하는 방법이야.
이처럼 같은 정렬이라는 목적을 가지고 있더라도 부품의 형상과 공급 조건에 따라 사용하는 원리는 달라져.
곰 대리의 설계 메모
파츠피더에서 가장 중요한 건 ‘정렬 장치’ 자체가 아니야.
부품이 어떤 방향으로 들어오고, 어떤 방향으로 나가야 하는지를 먼저 정해야 해.
그래야 어떤 선별 원리를 사용할지 결정할 수 있어.

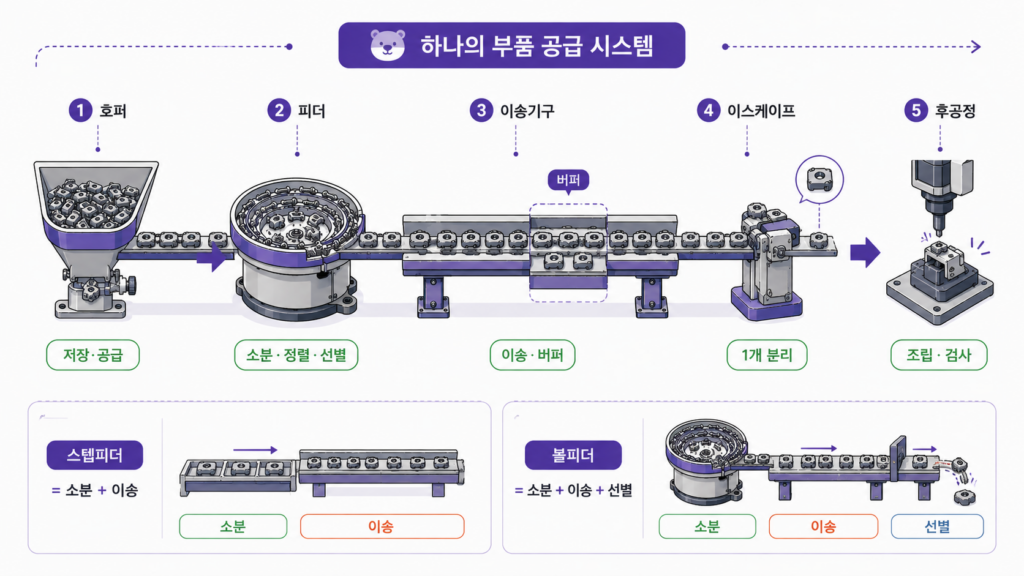

4. 부품은 파츠피더 안에서 어떤 여행을 할까?
파츠피더를 하나의 장치라고 생각하기 쉽지만 실제 자동화 설비에서는 여러 기능이 연결되어 하나의 공급 시스템을 만들어.
부품의 시선에서 전체적인 흐름을 단순하게 표현하면
① 많이 넣는다 — 호퍼
부품을 저장하고 조금씩 공급
② 조금씩 나눈다 — 소분
부품이 한꺼번에 몰리지 않도록 공급량을 조절
③ 방향을 맞춘다 — 피더
부품을 이동시키면서 원하는 방향만 남김
④ 필요한 곳까지 보낸다 — 이송기구
라인피더, 컨베이어, 슈트 등을 이용
⑤ 한 개씩 꺼낸다 — 이스케이프
후공정이 사용할 수 있도록 부품을 한 개씩 분리
이렇게 표현할 수 있어.
실제 장치의 기능
실제 장비에서는 이 기능들이 각각 독립된 장치로만 존재하는 것은 아니야.
하나의 장치가 여러 기능을 동시에 수행하기도 해.
예를 들어 볼피더는 소분·이송·선별을 동시에 수행할 수 있고, 스텝피더 역시 소분과 이송을 함께 담당할 수 있어.
파츠피더라는 용어의 범위
또한 실무에서는 ‘파츠피더’라는 용어가 사용되는 범위가 조금씩 다를 수 있어.
좁은 의미에서는 볼피더나 스텝피더처럼 부품을 정렬하는 장치를 의미하기도 하고,
넓은 의미에서는 호퍼부터 정렬, 이송, 배출까지 포함한 부품 공급 시스템 전체를 의미하는 경우도 있어.
따라서 설계나 협의 과정에서는 어떤 범위를 파츠피더라고 부르는지 확인하는 것이 중요해.
💡 핵심 정리
파츠피더 시스템은 하나의 장치로만 이루어지는 것이 아니야.
호퍼 → 피더 → 이송기구 → 이스케이프
각각의 기능이 연결되어 하나의 공급 시스템을 구성해.
실제 장치에서는 여러 기능이 하나의 장치에 통합될 수도 있어.

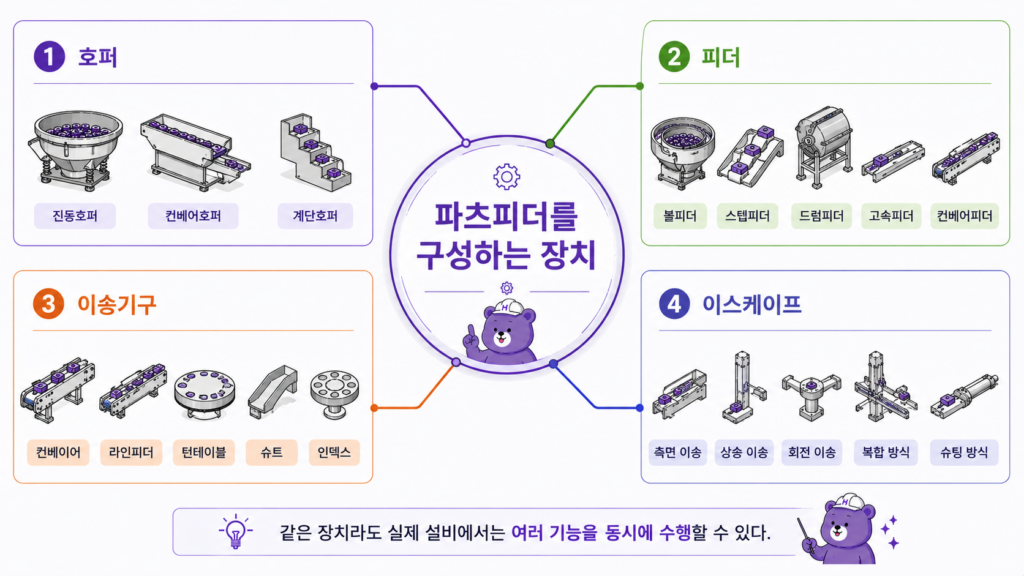

5. 파츠피더를 구성하는 장치의 종류
파츠피더 시스템에는 다양한 장치가 사용돼.
| 구분 | 대표 방식 | 주요 역할 |
|---|---|---|
| 호퍼 | 진동호퍼 / 컨베어호퍼 / 계단호퍼 | 저장·공급 |
| 피더 | 볼피더 / 스텝피더 / 드럼피더 / 고속피더 | 소분·정렬 |
| 이송 | 라인피더 / 컨베이어 / 슈트 | 이송 및 버퍼 |
| 배출 | 이스케이프 / 슈팅 | 한 개씩 분리 |
여기서부터는 각각의 방식에 따라 구조와 장단점이 크게 달라져.
볼피더가 왜 정렬에 강한지, 스텝피더는 왜 대량 공급에 유리한지, 드럼피더는 어떤 부품에 적합한지는 다음 글에서 자세히 비교해볼게.
💡 핵심 정리
파츠피더는 하나의 장치 이름이라기보다 부품을 후공정에서 사용할 수 있는 상태로 만들어 공급하는 시스템으로 이해하면 쉬워.
호퍼 → 피더 → 이송기구 → 이스케이프
각각의 장치는 서로 다른 기능을 담당하지만 실제 설비에서는 여러 기능이 하나의 장치에 통합되기도 해.

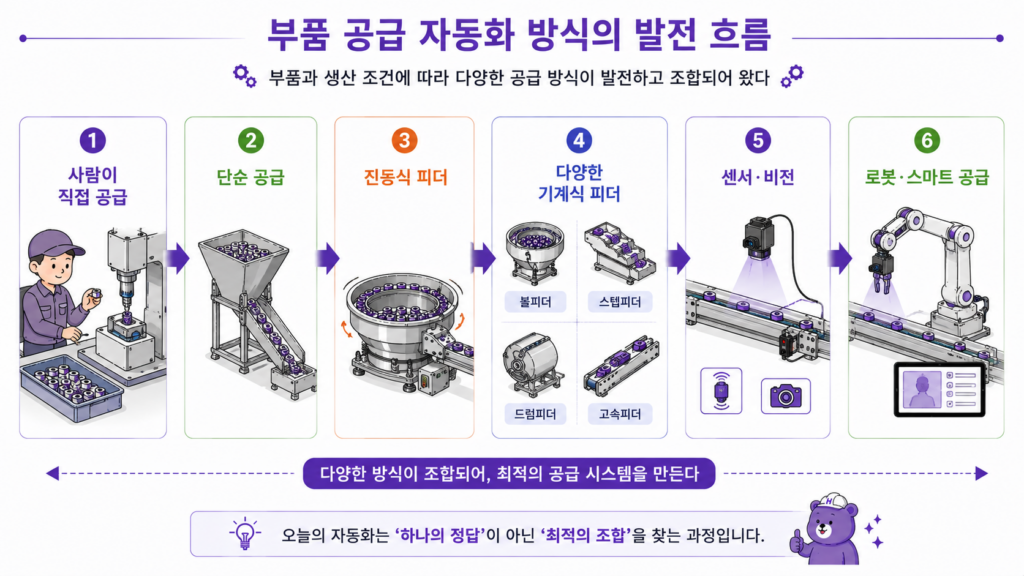

6. 부품 공급 방식은 어떻게 발전해왔을까?
곰 대리의 설계 메모
부품 공급 방식은
→ 단순히 부품을 보내는 장치
→ 기계적으로 방향을 선별하는 피더
→ 센서와 비전을 이용한 선별
→ 로봇과 비전을 이용한 유연한 공급
등으로 더 다양한 부품을, 더 안정적으로, 더 적은 사람의 개입으로 공급하기 위해 발전해왔어.
7. 파츠피더 선정 방법

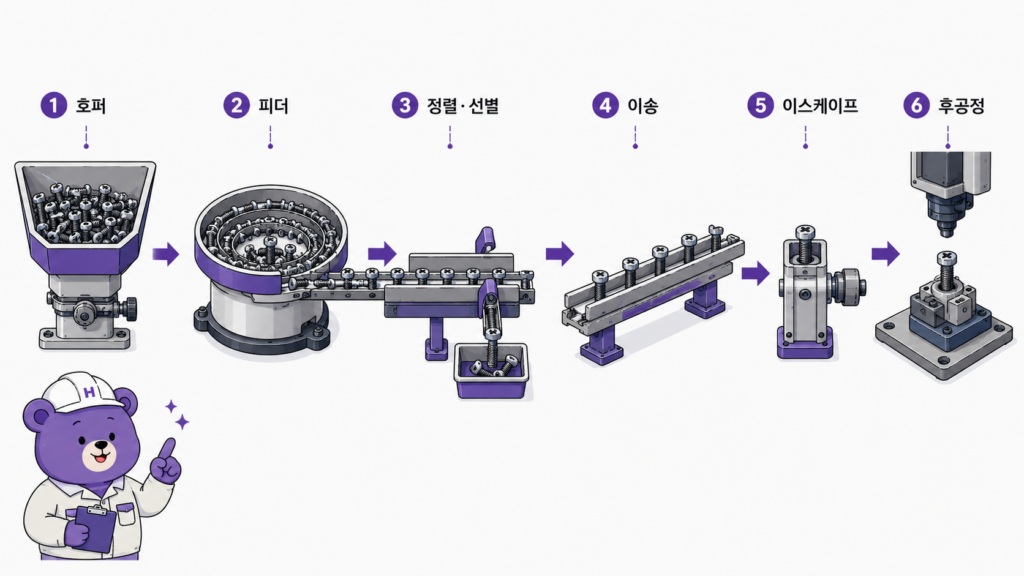

파츠피더 공급 시스템의 전체 흐름
지금까지 파츠피더가 어떤 역할을 하고, 부품이 어떤 과정을 거쳐 후공정까지 공급되는지 살펴봤어.
하지만 실제 자동화 설비에서는 파츠피더 하나만 설치한다고 부품 공급이 끝나는 것은 아니야.
전체적인 흐름을 보면
대량 부품 투입
↓
호퍼
↓
소분·공급
↓
피더
↓
정렬·선별
↓
이송
↓
이스케이프
↓
픽업
↓
조립
과 같은 형태로 구성할 수 있어.
파츠피더를 설계하거나 선정할 때는 피더 하나의 성능만 보고 결정하면 안 돼.
부품이 얼마나 들어오는지, 어떤 방향으로 정렬해야 하는지, 얼마나 빠르게 공급해야 하는지, 정렬된 부품을 어디까지 보내야 하는지, 그리고 후공정에서 어떻게 받아가는지까지 함께 확인해야 해.
결국 안정적인 부품 공급을 위해서는 전체 공급 흐름이 끊김 없이 연결되는지를 보는 것이 중요해.
파츠피더 검토 방법
파츠피더를 선정할 때는 다음 항목을 순서대로 확인해보면 좋아.
☑ 파츠피더 검토 체크리스트
- 부품 → 크기 / 무게 / 형상 / 재질 / 손상 가능성
- 공급 → 투입량 / 저장량 / 공급속도
- 정렬 → 필요한 방향 / 선별 방법 / 리턴 방법
- 이송 → 거리 / 속도 / 버퍼
- 후공정 → 배출 위치 / 사이클타임 / 픽업 방식
곰 대리의 설계 메모
파츠피더를 처음 검토한다면 피더 종류부터 고르려고 하지 않는 게 좋아.
먼저
“부품이 어디에서 시작해서 → 어떤 자세가 되고 → 어디까지 이동해서 → 후공정에서 어떤 상태로 사용되는가”
를 정해보자.
이 흐름을 먼저 정리하면 그다음에 필요한 장치를 하나씩 결정할 수 있어.
호퍼가 필요한지,
어떤 피더가 적합한지,
직진피더가 필요한지,
이스케이프가 필요한지를 판단하는 거야.
결국 파츠피더는 하나의 장치만 보는 것이 아니라 부품이 후공정에서 사용할 수 있는 상태가 되기까지의 전체 공급 과정을 보는 것이야.
8. 파츠피더를 이해하면 자동화 공급이 보인다
부품은 처음부터 원하는 방향으로 들어오지 않아.
수백 개의 부품이 뒤섞여 들어와도,
저장 → 소분 → 이동 → 선별 → 정렬 → 이송 → 분리
라는 흐름을 거쳐 후공정에서 사용할 수 있는 위치의 부품으로 바뀌게 돼.
그래서 파츠피더를 이해한다는 것은 단순히 볼피더나 스텝피더 같이 하나만 보는것이 아니야.
부품이 어디에서 시작해서 어떤 상태를 거쳐, 어떤 자세로 후공정에 도착해야 하는지를 이해하는 것이야.
그렇다면 다음으로 궁금해지는 것이 있어.
“실제로 파츠피더에는 어떤 종류가 있고, 어떤 차이가 있을까?”
볼피더는 왜 많이 사용하고, 스텝피더는 언제 유리할까?
드럼피더와 컨베어피더는 어떤 차이가 있을까?
그리고 내 부품에는 어떤 방식이 더 적합할까?
다음 글에서는 대표적인 파츠피더의 종류를 하나씩 살펴보고, 구조와 특징, 장단점 그리고 어떤 부품에 적합한지 비교해볼게.
