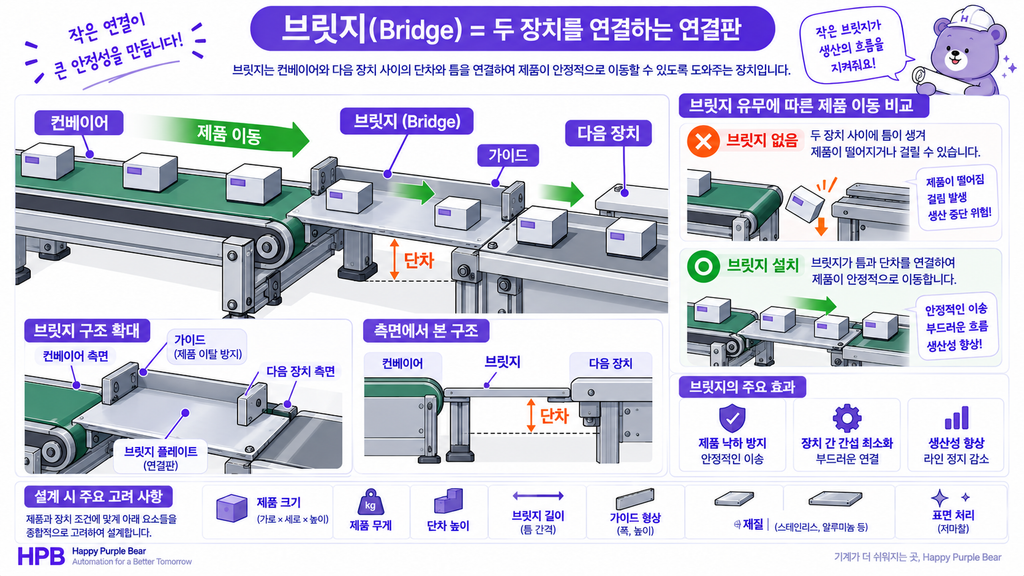

브릿지(Bridge)는 컨베이어와 다른 장치 사이를 연결하여 제품이나 부품이 끊김 없이 이동할 수 있도록 지지하고 안내하는 구조물입니다.
한 줄 정의
브릿지(Bridge)는 서로 떨어져 있는 컨베이어나 장치 사이를 연결하여 제품이 안정적으로 이동할 수 있도록 하는 연결 구조입니다.
브릿지란?
자동화 설비에서는 컨베이어와 컨베이어, 컨베이어와 작업 장치, 또는 서로 다른 높이에 설치된 장치를 연결해야 하는 경우가 있습니다.
이때 두 장치 사이에 공간이 있으면 제품이 떨어지거나 이동 방향이 틀어질 수 있습니다. 브릿지는 이 공간을 연결하여 제품이 다음 장치까지 안정적으로 이동할 수 있도록 도와줍니다.
브릿지는 단순히 두 장치를 연결하는 구조물뿐만 아니라, 제품의 이동을 위한 지지면, 가이드, 레일, 플레이트 등이 함께 구성되기도 합니다.
쉽게 생각하면
브릿지는 컨베이어와 다음 장치 사이에 있는 작은 다리라고 생각하면 쉽습니다. 제품이 컨베이어에서 다음 장치로 넘어갈 때 빈 공간을 건너갈 수 있도록 연결해 주는 역할을 합니다.
브릿지는 어떻게 사용될까?
일반적인 자동화 설비에서는 다음과 같은 형태로 사용됩니다.
컨베이어 → 브릿지 → 다음 장치
컨베이어에서 이송된 제품이 브릿지를 지나 다음 장치의 위치까지 이동하게 됩니다.
브릿지가 필요한 경우
- 컨베이어와 다른 장치 사이에 공간이 있는 경우
- 컨베이어와 작업 장치의 높이가 다른 경우
- 제품이 다음 공정으로 넘어갈 수 있는 이동 경로가 필요한 경우
- 컨베이어와 검사 장치 사이를 연결해야 하는 경우
- 컨베이어와 조립 장치 사이를 연결해야 하는 경우
- 제품이 떨어지거나 걸리는 것을 방지해야 하는 경우
자동화 설비에서의 브릿지
자동화 설비에서는 브릿지가 다양한 장치 사이의 연결부로 사용됩니다.
- 컨베이어 연결: 서로 떨어진 컨베이어 사이를 연결
- 검사 장치 연결: 컨베이어에서 비전이나 검사 장치로 제품을 전달
- 조립 장치 연결: 이송된 제품을 조립 위치까지 안내
- 배출 연결: 작업 완료된 제품을 다음 컨베이어나 수집 장치로 전달
- 높이 차이 연결: 서로 다른 높이에 설치된 장치 사이의 이동 경로 구성
브릿지 설계 시 주의할 점
브릿지는 단순히 빈 공간을 막는 구조물이 아니라 제품의 이동에 직접 영향을 주기 때문에 제품의 형상과 이송 조건을 고려해야 합니다.
- 브릿지 폭: 제품이 빠져나가지 않도록 충분한 폭을 확보해야 합니다.
- 단차: 컨베이어와 브릿지 사이에 큰 단차가 생기지 않도록 해야 합니다.
- 높이: 연결되는 장치의 이송 높이를 정확하게 맞춰야 합니다.
- 간섭: 제품이나 컨베이어 부품과 브릿지가 간섭하지 않는지 확인해야 합니다.
- 가이드: 제품이 이동 중 옆으로 빠지거나 방향이 틀어지지 않도록 필요한 경우 가이드를 추가합니다.
- 강성: 브릿지가 흔들리거나 처지지 않도록 충분한 강성을 확보해야 합니다.
설계 TIP
브릿지는 연결부의 단차와 제품 걸림을 가장 먼저 확인하는 것이 좋습니다. 제품이 브릿지에 걸리거나 튀는 문제가 발생하면 이송 불량이나 정체의 원인이 될 수 있습니다.
브릿지와 컨베이어의 차이
컨베이어는 모터나 벨트, 체인 등을 이용하여 제품을 능동적으로 이송하는 장치입니다.
반면 브릿지는 일반적으로 제품을 직접 구동하기보다는 두 장치 사이의 빈 공간을 연결하고 제품이 지나갈 수 있도록 지지하거나 안내하는 역할을 합니다.
관련 용어
- 컨베이어(Conveyor)
- 피더(Feeder)
- 가이드(Guide)
- 슈트(Chute)
- 이송 장치(Transfer Device)
- 단차(Step Difference)
- 분당처리개수(PPM)
정리
브릿지(Bridge)는 컨베이어와 다른 장치 사이를 연결하여 제품이나 부품이 안정적으로 이동할 수 있도록 지지하고 안내하는 구조입니다. 자동화 설비에서는 컨베이어, 검사 장치, 조립 장치, 배출 장치 등의 연결부에 사용되며, 특히 단차, 간섭, 제품 걸림, 이탈을 고려하여 설계하는 것이 중요합니다.
