부품을 자동으로 공급하고 필요한 방향과 자세로 정렬하여 다음 공정에 전달하는 장치

한 줄 정의

피더(Feeder)는 부품을 자동으로 공급하고 필요한 방향과 자세로 정렬하여 다음 공정에 일정한 방식으로 전달하는 장치이다.

피더란?

피더(Feeder)는 자동화 설비에서 부품이나 제품을 다음 공정으로 자동 공급하기 위해 사용하는 장치이다.

단순히 부품을 이동시키는 것뿐만 아니라 부품의 방향, 자세, 간격 등을 정리하여 조립이나 가공과 같은 다음 공정에서 사용하기 좋은 상태로 만들어 주는 역할도 한다.

따라서 자동화 설비에서는 피더의 공급 능력뿐만 아니라 부품의 형상과 재질, 공급 방향, 처리량, 공급 속도 등을 함께 고려해야 한다.

쉽게 생각하면

피더는 여러 부품 중 필요한 부품을 하나씩 꺼내어 올바른 방향으로 정리하고 다음 공정에 보내주는 장치라고 생각하면 이해하기 쉽다.

자동화 설비에서 피더는 일반적으로 다음과 같은 작업을 수행한다.

컨베이어는 제품을 한 위치에서 다른 위치로 지속적으로 이송하는 역할이 중심이고, 피더는 부품을 필요한 방향과 상태로 공급하는 역할이 중요하다.

예를 들어 컨베이어가 부품을 단순히 이동시키는 장치라면, 피더는 부품을 “하나씩, 올바른 방향으로, 필요한 속도로” 공급하는 장치라고 볼 수 있다.

피더는 자동화 설비의 첫 번째 공정에 배치되는 경우가 많으며, 이후 조립·가공·검사 공정이 원활하게 진행될 수 있도록 부품을 안정적으로 공급하는 역할을 한다.

일반적인 자동화 공정에서는 다음과 같은 흐름으로 구성할 수 있다.

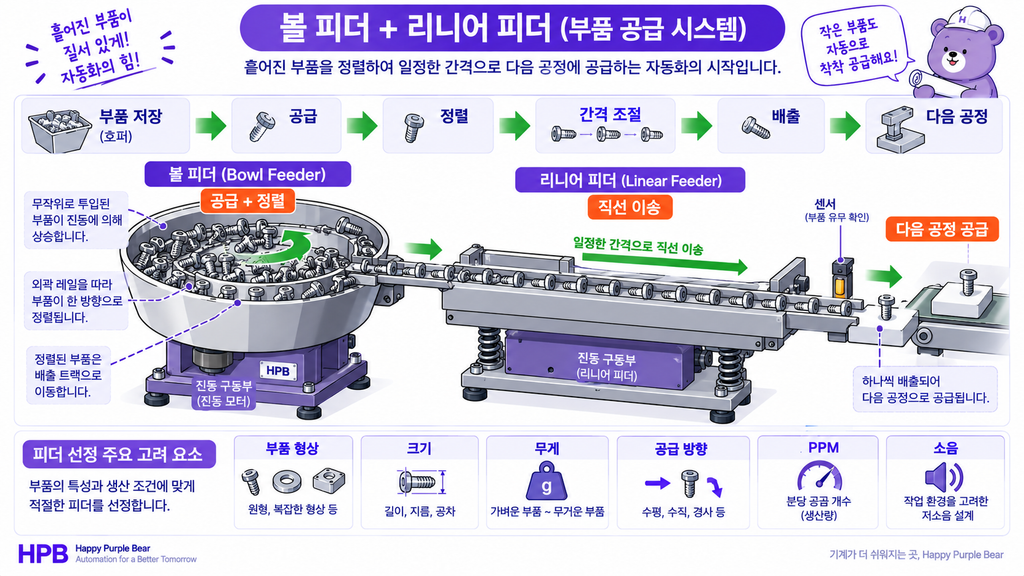

공급 → 정렬 → 위치 결정 → 작업 → 검사 → 배출

이때 피더는 주로 공급과 정렬 단계에서 중요한 역할을 한다.

설계 TIP

피더를 선정하기 전에 먼저 부품의 형상, 크기, 무게, 재질, 표면 상태, 공급 방향을 확인해야 한다.

또한 목표 처리량을 만족할 수 있도록 PPM, 공급 속도, 버퍼 용량을 함께 검토해야 한다. 피더의 공급 속도가 다음 공정의 처리 속도보다 부족하면 전체 설비의 생산량이 제한될 수 있다.

이러한 문제를 해결하기 위해 피더의 구조뿐만 아니라 부품 형상과 레일 형상, 가이드, 센서, 배출 구조 등을 함께 검토해야 한다.

피더의 성능을 평가할 때는 PPM(분당 처리 개수)이 중요한 기준이 된다.

예를 들어 자동화 설비에서 60 PPM의 생산 속도가 필요하다면 피더 역시 필요한 공급량을 안정적으로 충족할 수 있어야 한다.

다만 피더의 최대 공급 능력이 60 PPM이라고 해서 실제 설비에서 항상 60 PPM을 안정적으로 공급할 수 있는 것은 아니므로, 부품의 공급 상태와 버퍼 및 공정 간 여유를 함께 고려해야 한다.
