기계 설비에서는 여러 부품이 서로 가까운 위치에 배치되고, 일부 부품은 움직이면서 다른 부품과 상대적인 위치가 계속 변합니다.
이때 서로 닿아서는 안 되는 두 부품이 예상보다 가까워져 접촉하거나 서로의 공간을 침범하는 현상을 간섭(Interference)이라고 합니다.
한 줄 정의
간섭(Interference)은 서로 움직이거나 조립되는 부품이 허용된 공간을 벗어나 서로 접촉하거나 움직임을 방해하는 현상입니다.
간섭이란?
기계 설계에서는 각 부품이 차지하는 공간과 움직이는 범위를 고려하여 서로 접촉하지 않도록 설계합니다.
예를 들어 컨베이어 옆에 가이드를 설치했는데 제품의 실제 폭이 예상보다 크거나 가이드 간격이 너무 좁다면 제품과 가이드가 부딪힐 수 있습니다.
또한 회전하는 기어, 벨트, 캠, 링크 등의 주변에 다른 부품이 너무 가까이 있으면 움직이는 과정에서 서로 접촉할 수 있습니다.
이처럼 정상적인 조립이나 동작을 방해할 정도로 부품 사이의 공간이 부족한 상태가 간섭입니다.
쉽게 생각하면
사람이 좁은 통로를 지나가는 상황과 비슷합니다. 통로가 충분히 넓으면 문제없이 지나갈 수 있지만, 통로가 너무 좁으면 벽에 부딪히게 됩니다. 기계 부품에서도 움직일 수 있는 공간이 부족하면 간섭이 발생합니다.
간섭이 발생하는 주요 원인
1. 부품 사이의 간격 부족
가장 기본적인 원인입니다. 서로 움직이는 부품 사이의 여유 공간이 충분하지 않으면 간섭이 발생할 수 있습니다.
2. 부품의 치수 공차
설계 치수에서는 문제가 없어 보여도 실제 제작된 부품의 치수가 공차 범위의 끝값에 가까워지면 부품 사이의 간격이 줄어들 수 있습니다.
3. 조립 오차
부품 자체의 치수가 정상이어도 조립 위치가 조금씩 달라지면 예상하지 못한 간섭이 발생할 수 있습니다.
4. 구조물의 변형
제품의 무게나 구동 하중으로 프레임이나 브라켓이 변형되면 설계할 때 확보했던 간격이 줄어들 수 있습니다.
5. 움직임에 따른 간섭
정지 상태에서는 문제가 없더라도 회전, 직선 이동, 승강, 선회 등의 동작 과정에서 다른 부품과 접촉할 수 있습니다.
자동화 설비에서 자주 발생하는 간섭
자동화 설비에서는 부품이 반복적으로 움직이기 때문에 간섭 검토가 특히 중요합니다.
- 컨베이어와 제품 : 제품 폭과 가이드 간격이 맞지 않는 경우
- 실린더와 주변 구조물 : 로드나 브라켓의 이동 범위가 주변 부품과 겹치는 경우
- 로봇과 설비 : 로봇의 동작 범위가 프레임이나 장치와 겹치는 경우
- 회전 부품 : 기어, 풀리, 캠 등이 회전하면서 주변 부품에 닿는 경우
- 제품과 지그 : 제품의 치수 편차로 인해 지그와 제품이 예상보다 강하게 접촉하는 경우
- 배선 및 배관 : 움직이는 장치의 케이블이나 튜브가 주변 구조물에 걸리는 경우

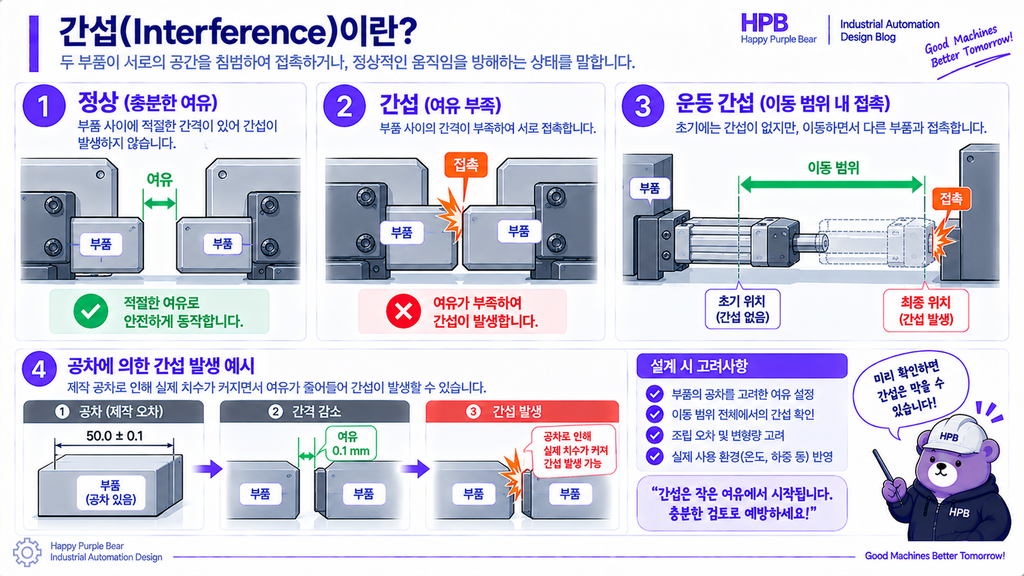

정지 상태의 간섭과 운동 간섭
간섭은 크게 정지 상태에서 발생하는 간섭과 움직이는 과정에서 발생하는 간섭으로 생각할 수 있습니다.
정지 상태의 간섭
부품을 조립하거나 배치했을 때 서로의 공간이 겹쳐 정상적인 조립이 되지 않는 경우입니다.
운동 간섭
정지 상태에서는 서로 떨어져 있지만 부품이 이동하거나 회전하면서 서로 접촉하는 경우입니다.
특히 자동화 설비에서는 3D 모델에서 정지 상태만 확인해서는 부족하고 실제 동작 범위 전체를 확인해야 합니다.
간섭과 공차의 관계
공차가 존재하기 때문에 설계 단계에서 간격이 충분해 보이더라도 실제 제작 후에는 간섭이 발생할 수 있습니다.
예를 들어 제품의 최대 폭이 100.5mm까지 나올 수 있는데 가이드 간격을 100.3mm로 설계했다면 nominal 치수만 보고 설계했을 때는 문제가 없어 보여도 실제 제품에서는 간섭이 발생합니다.
따라서 간섭이 발생할 가능성이 있는 부분은 최대 치수와 최소 간격을 기준으로 검토해야 합니다.
간섭과 여유(Clearance)의 관계
부품 사이에 의도적으로 확보한 공간을 여유(Clearance)라고 생각할 수 있습니다.
움직이는 부품은 열팽창, 가공 오차, 조립 오차, 진동, 변형 등을 고려하여 적절한 여유를 확보해야 합니다.
하지만 여유를 무조건 크게 만드는 것도 좋은 설계는 아닙니다.
- 여유가 너무 작음 → 간섭, 마찰, 막힘 발생 가능
- 여유가 적절함 → 안정적인 이동과 위치 유지
- 여유가 너무 큼 → 흔들림, 위치 편차, 제품 자세 불량 발생 가능
간섭을 방지하는 방법
- 부품의 최대·최소 치수를 기준으로 간격을 검토합니다.
- 제품의 공차와 설비 부품의 공차를 함께 고려합니다.
- 부품의 실제 이동 범위를 확인합니다.
- 회전 부품은 회전 반경과 최대 외곽 치수를 확인합니다.
- 구조물의 하중에 따른 변형을 검토합니다.
- 케이블과 에어튜브의 이동 경로도 함께 확인합니다.
- 3D CAD의 간섭 검사 기능을 활용하여 조립 상태를 확인합니다.
설계 TIP
자동화 설비의 간섭 검토는 현재 위치에서 부품이 서로 닿지 않는지만 확인하는 것으로 끝내면 안 됩니다.
실린더가 전진했을 때, 로봇이 회전했을 때, 컨베이어가 제품을 이동시켰을 때처럼 실제 동작의 모든 위치를 확인해야 합니다.
또한 정상 치수만 사용하는 것이 아니라 제품과 부품의 공차를 적용하여 최악 조건에서 간섭이 발생하지 않는지 확인하는 것이 중요합니다.
특히 간섭을 피하기 위해 단순히 간격을 크게 만드는 것보다는 필요한 기능을 유지하면서 적절한 여유를 확보하는 것이 좋은 설계입니다.
관련 용어
- 여유(Clearance)
- 공차(Tolerance)
- 막힘(Jamming)
- 위치결정(Positioning)
- 가이드(Guide)
- 기준면(Datum)
- 반복정밀도(Repeatability)
- 백래시(Backlash)
정리
간섭(Interference)은 서로 접촉해서는 안 되는 부품이 조립이나 동작 과정에서 서로 닿거나 공간을 침범하는 현상입니다. 자동화 설비에서는 부품의 치수와 공차뿐만 아니라 실제 이동 범위, 구조물의 변형, 조립 오차까지 고려해야 간섭을 방지할 수 있습니다.
특히 3D CAD에서는 정지 상태뿐만 아니라 실제 동작 범위 전체를 기준으로 간섭을 검토하는 것이 중요합니다.
