기준면(Datum)

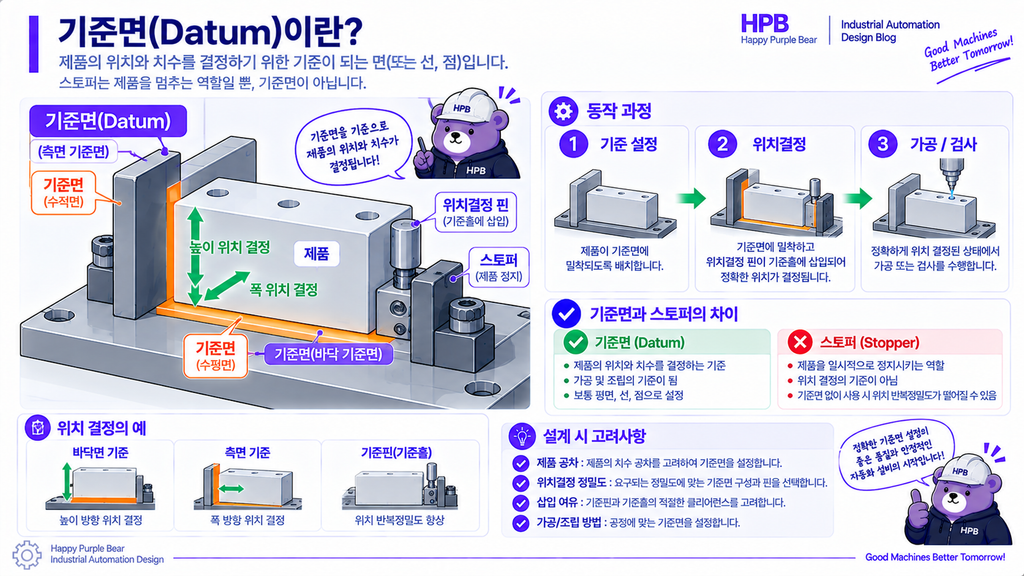

자동화 설비를 설계하다 보면 제품의 위치를 정하거나 치수를 측정할 때 어디를 기준으로 삼을 것인지를 먼저 정해야 합니다.

이때 사용하는 기준이 기준면(Datum)입니다. 제품의 형상, 가공 치수, 조립 위치, 검사 위치 등을 정할 때 기준이 되는 면이나 위치를 의미합니다.

한 줄 정의

기준면(Datum)은 제품이나 부품의 위치와 치수를 정할 때 기준으로 사용하는 면 또는 기준 위치입니다.

기준면(Datum)이란?

기계 부품은 단순히 크기만 맞는다고 조립되는 것이 아니라, 어디에 어떤 위치로 놓이는지가 중요합니다.

예를 들어 어떤 제품의 한쪽 면을 설비의 바닥에 밀착시키고, 다른 면을 측면 가이드에 밀착시킨다면 이 면들이 제품의 위치를 결정하는 기준이 될 수 있습니다.

이처럼 치수, 위치, 각도, 조립 상태 등을 판단하기 위해 기준으로 삼는 요소를 Datum이라고 합니다.

실제 설계에서는 기준면뿐만 아니라 기준점이나 기준축을 사용하는 경우도 있으며, 도면에서는 Datum 기호를 사용하여 기준을 표시합니다.

쉽게 생각하면

책상 위에 자를 놓고 부품의 위치를 측정한다고 생각하면 쉽습니다. 자의 시작점을 어디에 맞추느냐에 따라 측정값이 달라집니다. 그 시작점이나 기준이 되는 위치가 Datum의 개념입니다.

왜 기준면이 필요한가?

기준이 없으면 같은 부품을 측정하거나 조립하더라도 사람마다 다른 위치를 기준으로 사용할 수 있습니다.

특히 자동화 설비에서는 제품을 반복해서 같은 위치에 공급하고 가공하거나 검사해야 하기 때문에 명확한 기준을 설정하는 것이 중요합니다.

제품의 위치를 일정하게 맞출 수 있습니다.
가공 및 조립 치수의 기준을 명확하게 할 수 있습니다.
검사 위치와 측정 기준을 통일할 수 있습니다.
부품 간의 공차 관계를 관리하기 쉬워집니다.
자동화 설비에서 반복적인 위치결정이 가능해집니다.

기준면의 종류

Datum은 반드시 면만 의미하는 것은 아닙니다. 설계 목적에 따라 기준면, 기준축, 기준점 등으로 설정할 수 있습니다.

1. 기준면

제품의 특정 평면을 기준으로 사용하는 방식입니다.

예를 들어 제품의 바닥면을 기준면으로 설정하고, 이 면을 기준으로 홀의 높이나 다른 부품의 위치를 결정할 수 있습니다.

2. 기준축

회전 부품이나 원통형 부품에서는 중심축을 기준으로 사용하는 경우가 많습니다.

예를 들어 샤프트의 중심축을 기준으로 기어, 풀리, 베어링 등의 위치를 결정할 수 있습니다.

3. 기준점

특정 위치의 한 점을 기준으로 치수나 위치를 결정하는 방식입니다.

자동화 설비에서는 어떻게 사용하는가?

자동화 설비에서는 기준면이 단순히 도면에만 존재하는 것이 아니라 실제 장비의 위치결정 구조로 구현되는 경우가 많습니다.

예를 들어 제품을 컨베이어에서 가공 위치로 이동시킨다고 생각해 보겠습니다.

컨베이어가 제품을 작업 위치까지 이동시킵니다.
스토퍼가 제품의 이동 방향을 정지시킵니다.
가이드가 제품의 좌우 방향을 제한합니다.
필요하면 위치결정 핀이나 기준면을 이용하여 정확한 위치를 잡습니다.
이렇게 설정된 기준을 바탕으로 가공이나 검사를 수행합니다.

즉, 기준면은 위치결정 구조를 설계하는 출발점이라고 볼 수 있습니다.

기준면과 위치결정의 관계

기준면(Datum)과 위치결정(Positioning)은 비슷하게 느껴지지만 역할이 다릅니다.

기준면 : 어디를 기준으로 위치와 치수를 판단할 것인지 정합니다.
위치결정 : 정해진 기준을 이용하여 실제 제품을 원하는 위치에 놓습니다.
스토퍼 : 제품의 이동을 정지시키는 역할을 합니다.
가이드 : 제품이 기준에서 벗어나지 않도록 이동 방향과 위치를 제한합니다.

따라서 자동화 설비에서는 기준을 먼저 정하고 → 위치결정 구조를 만들고 → 스토퍼와 가이드 등으로 제품을 기준에 맞추는 방식으로 생각하면 이해하기 쉽습니다.

기준면을 정할 때 주의할 점

기준면은 단순히 눈에 보기 좋은 면을 선택하는 것이 아니라 실제 설계와 가공, 조립, 측정 과정에서 안정적으로 사용할 수 있는 면을 선택하는 것이 중요합니다.

가공이나 측정 시 안정적으로 사용할 수 있는 면인지 확인합니다.
제품의 변형이나 버(Burr)에 영향을 받지 않는 면을 선택합니다.
조립 시 실제로 접촉하는 면과 기준이 일치하는지 확인합니다.
기준이 여러 개로 나뉘어 서로 다른 위치를 기준으로 사용하지 않도록 합니다.
가공 기준과 조립 기준이 불필요하게 달라지지 않도록 검토합니다.

설계 TIP

자동화 설비에서 제품의 위치가 자꾸 달라진다면 위치결정 장치의 문제만 생각하기보다 기준 자체가 명확하게 설정되어 있는지부터 확인하는 것이 좋습니다.

특히 제품을 면으로 기준을 잡을지, 핀으로 기준을 잡을지, 가이드로 제한할지를 먼저 결정하면 위치결정 구조를 설계하기가 훨씬 쉬워집니다.

또한 기준면에 제품을 억지로 밀착시키는 방식은 제품의 변형이나 흠집을 만들 수 있으므로 제품 재질과 형상, 허용오차를 함께 고려해야 합니다.
