위치결정(Positioning)

자동화 설비에서는 제품을 단순히 멈추는 것만으로는 부족하고, 조립이나 검사 등을 위해 항상 일정한 위치에 정확하게 맞춰야 하는 경우가 있습니다. 이처럼 제품이나 부품을 정해진 위치와 방향에 맞추는 것을 위치결정(Positioning)이라고 합니다.

한 줄 정의

위치결정(Positioning)은 제품이나 부품을 정해진 기준 위치와 방향에 맞춰 일정한 위치에 배치하는 작업 또는 기능입니다.

위치결정(Positioning)이란?

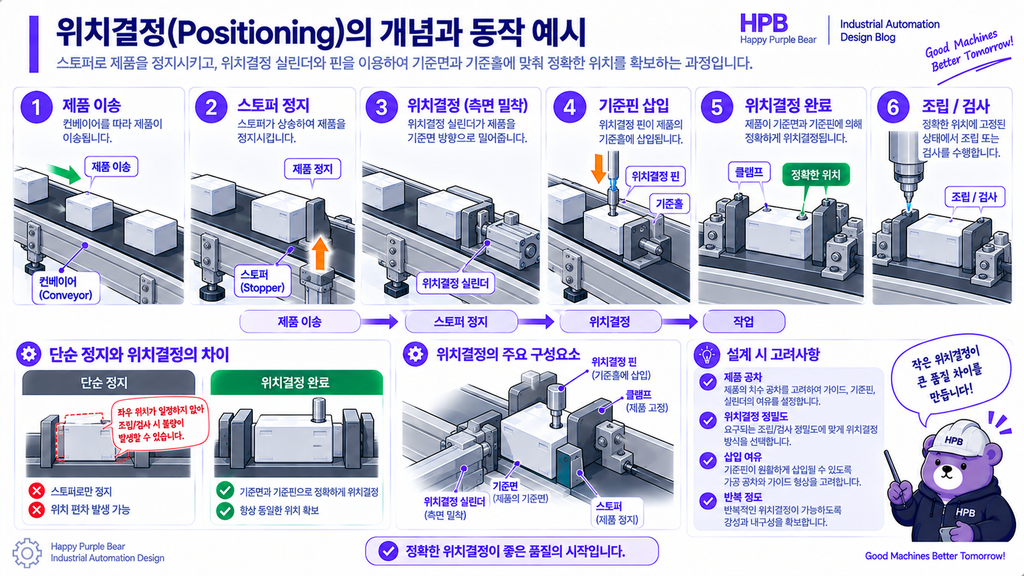

위치결정은 자동화 설비에서 제품이나 부품을 정해진 기준점, 기준면 또는 기준 위치에 맞추는 것을 의미합니다.

컨베이어를 통해 제품이 작업 위치까지 이동했다고 하더라도 제품마다 정지 위치가 조금씩 다르거나 방향이 틀어져 있다면 정확한 조립이나 검사를 하기 어렵습니다.

이때 스토퍼로 제품을 먼저 정지시킨 후, 핀이나 블록, 클램프 등의 위치결정 장치를 이용하여 제품을 기준 위치에 맞추는 방식이 많이 사용됩니다.

책상 위에 물건을 아무 곳에나 놓는 것이 아니라, 항상 같은 모서리에 딱 맞춰 놓는 것이라고 생각하면 쉽습니다. 자동화 설비에서는 이 기준을 만들어 제품을 항상 같은 위치에 놓이도록 하는 것이 위치결정입니다.

자동화 설비에서는 제품의 위치가 조금만 달라져도 다음 공정에 영향을 줄 수 있습니다. 특히 조립이나 검사에서는 제품의 위치와 방향이 일정해야 작업 결과도 일정하게 유지할 수 있습니다.

스토퍼(Stopper)와 위치결정(Positioning)은 비슷하게 사용되지만 목적이 다릅니다.

스토퍼는 제품의 이동을 막아 정지시키는 역할이 중심입니다. 반면 위치결정은 정지한 제품을 기준 위치에 맞춰 정확한 위치와 방향을 확보하는 역할이 중심입니다.

예를 들어 컨베이어에서 제품을 스토퍼로 멈춘 후, 위치결정 핀이나 클램프로 제품을 밀어 기준면에 밀착시키는 방식으로 두 기능을 함께 사용할 수 있습니다.

위치결정 구조를 설계할 때는 단순히 제품을 움직이지 않게 만드는 것보다 어떤 기준을 이용하여 위치를 결정할 것인지를 먼저 정하는 것이 중요합니다.

위치결정 장치를 너무 강하게 설계하면 제품을 밀어 변형시키거나 표면에 손상을 줄 수 있습니다. 반대로 위치결정력이 부족하면 제품이 정확한 위치에 안착하지 않을 수 있습니다.

또한 제품의 가공 공차와 조립 공차를 고려하지 않고 위치결정 핀이나 기준면을 설계하면 제품이 아예 들어가지 않거나 조립 과정에서 걸릴 수 있습니다.

따라서 위치결정 구조를 설계할 때는 제품 공차, 위치결정 정밀도, 삽입 여유, 제품 변형, 반복정밀도 등을 함께 검토해야 합니다.

위치결정에서 중요한 것은 제품을 단순히 꽉 잡는 것이 아니라 필요한 기준을 정확하게 만드는 것입니다.

특히 핀을 이용한 위치결정에서는 제품의 모든 홀을 억지로 구속하기보다 제품의 공차와 열팽창, 조립 오차를 고려하여 적절한 구속 방법을 선택해야 합니다.

또한 제품이 위치결정 장치에 접근할 때 걸리지 않도록 챔퍼, 테이퍼, 가이드 구조를 적용하면 안정적인 안착에 도움이 됩니다.

제품의 위치가 중요한 공정이라면 3D 설계 단계에서 위치결정 구조와 제품의 실제 공차를 함께 검토하고, 시제품을 이용한 반복 테스트를 통해 실제 정밀도를 확인하는 것이 좋습니다.
