자동화 설비에서 부품이 빠르게 움직이다가 갑자기 멈추면 충격과 진동이 발생합니다. 이러한 충격이 반복되면 소음이 커지고 부품의 수명이 짧아지거나 위치정밀도가 떨어질 수 있습니다.

이때 움직이는 부품의 운동에너지를 흡수하여 충격과 진동을 줄이고 움직임을 부드럽게 만드는 장치가 댐퍼(Damper)입니다.

한 줄 정의

댐퍼(Damper)는 움직이는 부품의 에너지를 흡수하여 충격·진동을 줄이고 정지나 움직임을 부드럽게 만드는 장치입니다.

댐퍼(Damper)란?

댐퍼(Damper)는 움직이는 물체의 운동에너지를 흡수하여 충격이나 진동을 감소시키는 기계요소입니다.

자동화 설비에서는 슬라이드나 실린더가 끝까지 이동한 뒤 발생하는 충격을 줄이거나, 커버와 도어가 닫힐 때 발생하는 충격을 완화하거나, 장비의 진동을 줄이는 용도로 사용합니다.

댐퍼는 구조와 작동 방식에 따라 오일식, 고무식, 마찰식, 공압식 등 여러 형태가 있으며, 사용 목적과 이동 속도, 하중에 맞는 제품을 선정해야 합니다.

쉽게 생각하면

문을 세게 닫을 때 마지막에 속도가 줄어들면서 부드럽게 닫히도록 도와주는 장치를 생각하면 쉽습니다. 댐퍼는 움직이는 부품이 갑자기 멈추면서 발생하는 충격을 흡수해주는 역할을 합니다.

댐퍼가 필요한 이유

움직이는 부품은 속도가 빠를수록 정지할 때 큰 운동에너지를 가지고 있습니다. 이 에너지를 짧은 시간에 그대로 정지시키면 큰 충격이 발생합니다.

댐퍼를 사용하면 이 에너지를 일정 시간에 걸쳐 흡수하여 정지 과정에서 발생하는 충격을 줄일 수 있습니다.

이동 부품의 정지 충격을 줄일 수 있습니다.
진동과 소음을 줄일 수 있습니다.
부품에 전달되는 충격 하중을 줄일 수 있습니다.
기계 부품의 수명을 늘리는 데 도움이 됩니다.
정지 시 발생하는 흔들림을 줄일 수 있습니다.
설비의 동작을 보다 안정적으로 만들 수 있습니다.

자동화 설비에서 댐퍼가 사용되는 곳

1. 실린더 종단부

공압 실린더가 고속으로 이동하다가 스트로크 끝에서 정지하면 충격이 발생할 수 있습니다. 이때 댐퍼나 실린더의 쿠션 기능을 이용하여 종단 충격을 줄일 수 있습니다.

2. 리니어 이송장치

LM 가이드나 리니어 모듈을 이용하는 이송장치에서 슬라이더가 끝단까지 이동하는 경우 댐퍼를 이용하여 충돌을 방지할 수 있습니다.

3. 도어와 커버

자동화 장비의 안전커버나 도어가 닫힐 때 발생하는 충격과 소음을 줄이는 데 사용할 수 있습니다.

4. 회전 장치

회전하는 암이나 테이블이 특정 위치에서 정지할 때 충격이 발생한다면 회전 끝단에 댐퍼를 설치하여 충격을 완화할 수 있습니다.

5. 진동이 발생하는 구조

모터, 팬, 펌프 등의 회전 장비에서 발생하는 진동을 줄이기 위해 진동 감쇠용 댐퍼나 방진 구조를 적용하기도 합니다.

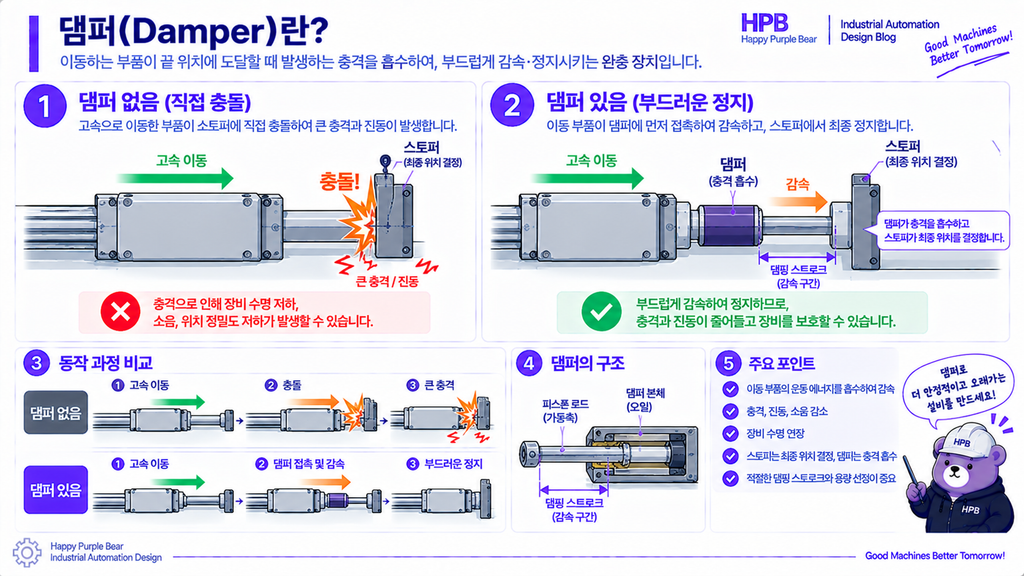

댐퍼의 기본 원리

댐퍼의 핵심은 움직이는 부품의 에너지를 열이나 변형 등의 형태로 소모하여 운동을 줄이는 것입니다.

예를 들어 오일 댐퍼는 피스톤이 움직일 때 내부의 오일이 작은 통로를 통과하도록 만들어 저항력을 발생시킵니다. 이 저항에 의해 피스톤의 움직임이 감속되고 충격이 완화됩니다.

따라서 댐퍼는 단순히 부품 사이에 충격을 받아주는 완충재와는 달리 움직임 자체를 감쇠시키는 기능을 갖습니다.

댐퍼와 스토퍼(Stopper)의 차이

댐퍼와 스토퍼는 함께 사용되는 경우가 많지만 역할은 다릅니다.

구분	댐퍼(Damper)	스토퍼(Stopper)
주요 역할	충격·진동을 흡수하고 감속	이동을 제한하고 위치를 정지
중점	충격 완화	위치 제한
사용 예	이송부 종단 충격 완화	제품 정지 위치 결정

실제 자동화 설비에서는 스토퍼가 위치를 결정하고 댐퍼가 그때 발생하는 충격을 흡수하도록 두 부품을 함께 사용하는 경우도 있습니다.

댐퍼와 실린더 쿠션의 차이

실린더의 쿠션 기능과 댐퍼는 모두 충격을 줄이는 역할을 하지만 적용 방식이 다릅니다.

실린더 쿠션은 실린더 내부에서 피스톤이 스트로크 끝에 도달하기 전에 공기 배출을 조절하여 종단 충격을 줄이는 기능입니다.

반면 별도의 댐퍼는 실린더뿐만 아니라 리니어 이송장치, 회전장치, 도어 등 다양한 기계 구조에 설치하여 사용할 수 있습니다.

댐퍼 선정 시 확인할 사항

충돌하는 부품의 질량을 확인합니다.
충돌 속도를 확인합니다.
댐퍼가 흡수해야 하는 에너지를 확인합니다.
필요한 스트로크를 확인합니다.
허용 가능한 최대 충돌 속도와 하중을 확인합니다.
반복 작동 횟수와 사용 환경을 확인합니다.
온도나 오일, 분진 등 주변 환경을 확인합니다.

댐퍼를 사용할 때 주의할 점

댐퍼를 설치한다고 해서 무조건 충격이 없어지는 것은 아닙니다. 댐퍼의 흡수 능력보다 큰 에너지가 반복적으로 들어오면 댐퍼가 손상되거나 충분한 감쇠 효과를 얻지 못할 수 있습니다.

또한 댐퍼의 저항력이 지나치게 크면 설비의 움직임 자체가 느려지거나 필요한 위치까지 정상적으로 도달하지 못할 수도 있습니다.

설계 TIP

댐퍼는 단순히 “충격이 있으니 하나 달자”는 방식으로 선정하기보다 질량과 속도 → 충돌 에너지 → 필요한 흡수 능력과 스트로크 순서로 확인하는 것이 좋습니다. 특히 고속으로 움직이는 이송장치는 댐퍼가 감당할 수 있는 충돌 에너지를 반드시 확인해야 합니다.
